دستهبندی: سیم و کابل
شیلد:دارد
فویل:دارد
جنس مغزی:مس

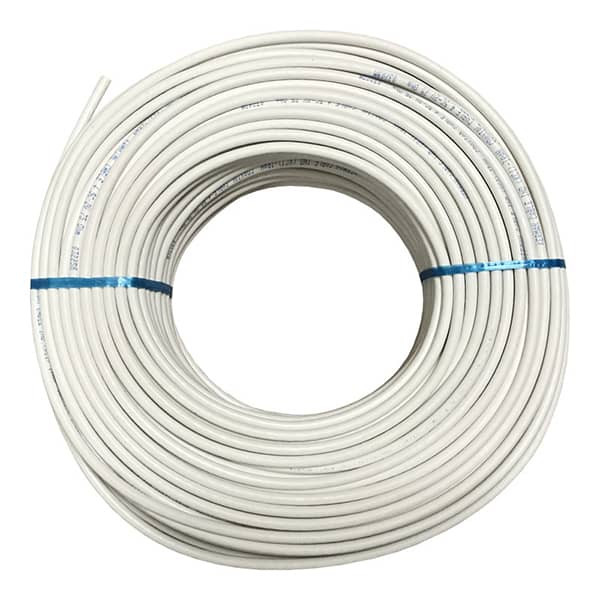

کابل آنتن خراسان افشارنژاد
برند:خراسان افشارنژاد
متراژ کابل
مشخصات
شیلد
دارد
فویل
دارد
جنس مغزی
مس
توضیحات
این نوع کابل های کواکسیال برای انتقال های فرکانس صوتی خصوصا گیرنده ها و فرستنده ها ، کامپیوتر هاو ارتباطات رادیو و تلویزیونی مناسب هستند..
نقد و بررسی

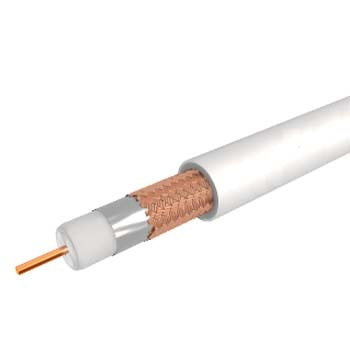

لایه های کابل :
Cu/PE/CWB/PVC
Cu/FPE/CWB/PVC
Cu/FPE/Al Foil/TCWB/PVC
TiCu/PE/TCWB/PVC
TiCu/FPE/TCWB/PVC

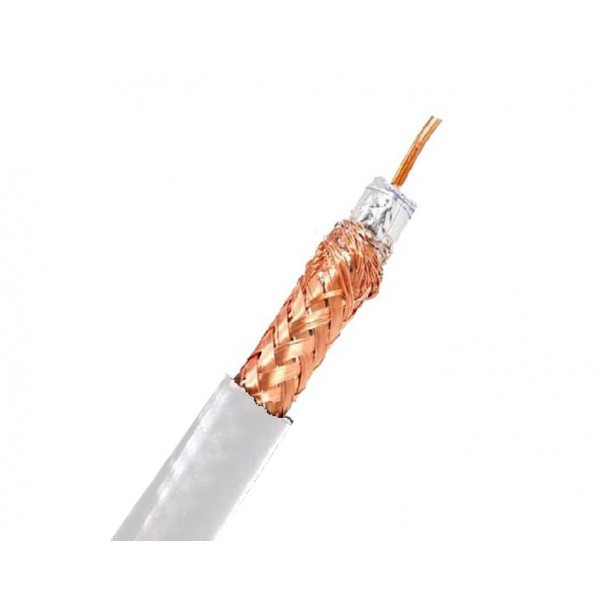

ساختار کابل :
هادی: مس آنیل شده ساده یا قلع اندود کلاس 1 (مفتولی)، کلاس 2 (نیمه افشان) یا کلاس 5 (افشان(
عایق: پلی اتیلن جامد یا فوم دار
شیلد: بافت مسی
روکش: PVC
استاندارد :
JIS C 3501
IEC 60096
| وزن تقریبی | قطر خارجی | امپدانس | جنس هادی | قطر نامی عایق | تعداد و قطر نامی هادی ها | کابل |
| Kg/km | mm² | Ω | mm² | mm² | ||
| 23 | 4 | 75 | Copper | 2.4 | 1x 0.4 | 2.5C - 2V |
| 41 | 5.5 | 75 | Copper | 3 | 1x 0.5 | 3C - 2V |
| 47 | 6.5 | 75 | Copper | 4.5 | 1x 1 | 4.5C - 2V |
| 72 | 7.5 | 75 | Copper | 5 | 1x 0.8 | 5C - 2V |
| 68 | 6.5 | 75 | Copper | 3 | 1x 0.5 | 3C - 2V |
| 101 | 8.4 | 75 | Copper | 3 | 1x 0.8 | 5C - 2V |
| 54 | 6.7 | 75 | Copper | 4.3 | ||
| 1x 1 | RG - 6 | |||||
| 128 | 9.5 | 50 | Copper | 6.4 | 7x 0.72 | RG - 8 |
| 120 | 10.3 | 75 | Tinned Copper | 7.3 | 7x 0.4 | RG - 11 |
| 38 | 5 | 50 | Tinned Copper | 2.95 | 19x 0.18 | RG - 58 |
| 57 | 6.2 | 75 | Copper | 3.7 | 1x 0.60 | RG - 59 |
| 165 | 10.3 | 50 | Copper | 7.25 | 7x 0.75 | RG - 213 |
| 224 | 11 | 50 | Copper | 7.3 | 7x 0.77 | RG - 214 |
