دستهبندی: سیم و کابل
متراژ کابل:100 متر

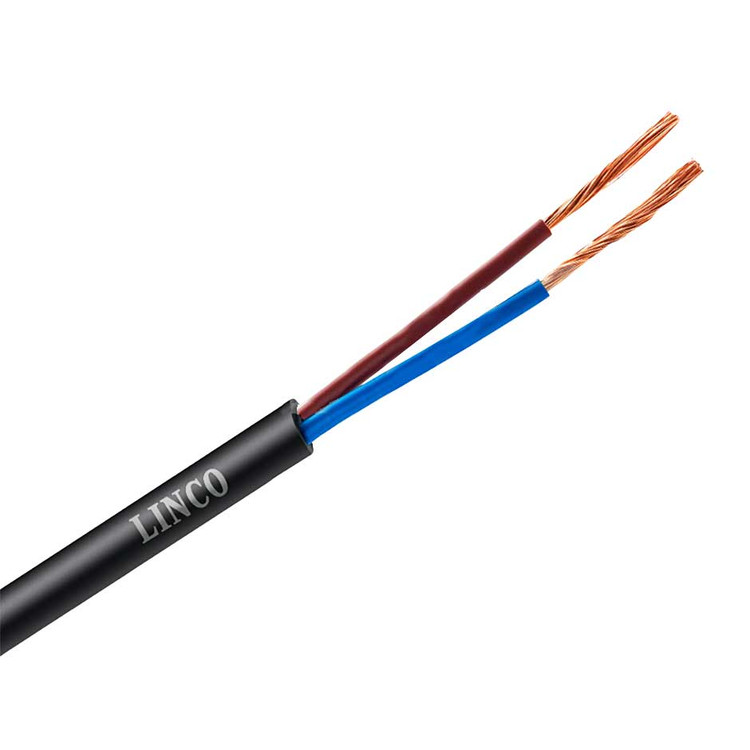

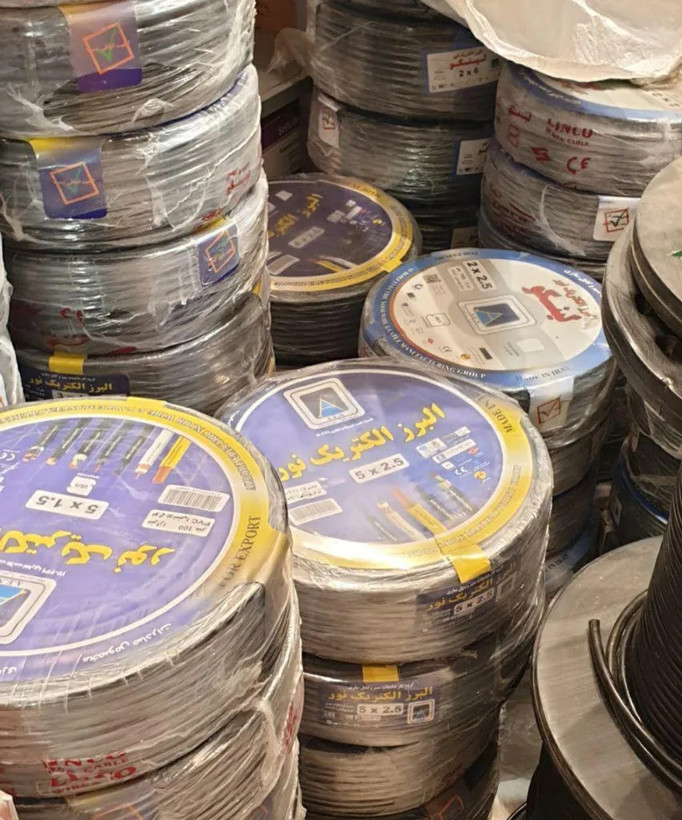

کابل 2در2.5 البرز
مشخصات
متراژ کابل
100 متر
نقد و بررسی
H05VVH2 – F , H05VV – F , NYMHY,H07VV-F
ولتاژ نامی :
300/500V
استاندارد :
ISIRI 607 -5
IEC 60227-5
کد کابل :
ISIRI (607) 53
IEC 60227 53
H05VV – F
NYMHY
محدوده دمایی :
℃30- تا ℃70+
|
وزن تقریبی |
حداکثر مقاومت هادی | میانگین حداکثر قطر نهایی | میانگین حداقل قطر نهایی | ضخامت نامی روکش | ضخامت نامی عایق | سطح مقطع نامی هادی |
| Kg\km | Ω/km | mm² | mm² | mm | mm | mm² |
| 50 | 26 | 7.2 | 5.7 | 0.8 | 0.6 | 0.75×2 |
| 33 | 26 | 4.5×7.2 | 6×3.7 | 0.8 | 0.6 | 0.75×2(Flat) |
| 61 | 19.5 | 7.5 | 5.9 | 0.8 | 0.6 | 1×2 |
| 90 | 13.3 | 8.6 | 6.8 | 0.8 | 0.7 | 1.5×2 |
| 131 | 7.98 | 10.6 | 8.4 | 1 | 0.8 | 2.5×2 |
| 6.5 | 26 | 7.6 | 6 | 0.8 | 0.6 | 0.75×3 |
| 73 | 19.5 | 8 | 6.3 | 0.8 | 0.6 | 1×3 |
| 108 | 13.3 | 9.4 | 7.4 | 0.9 | 0.7 | 1.5×3 |
| 164 | 7.98 | 11.4 | 9.2 | 1.1 | 0.8 | 2.5×3 |
| 78 | 26 | 8.3 | 6.6 | 0.8 | 0.6 | 0.75×4 |
| 92 | 19.5 | 9 | 7.1 | 0.9 | 0.6 | 1×4 |
| 138 | 13.3 | 10.5 | 8.4 | 1 | 0.7 | 1.5×4 |
| 200 | 7.98 | 12.5 | 10.1 | 1.1 | 0.8 | 2.5×4 |
| 95 | 26 | 9.3 | 7.4 | 0.9 | 0.6 | 0.75×5 |
| 113 | 19.5 | 9.8 | 7.8 | 0.9 | 0.6 | 1×5 |
| 169 | 13.3 | 11.6 | 9.3 | 1.1 | 0.7 | 1.5×5 |
| 249 | 7.98 | 13.9 | 11.2 | 1.2 | 0.8 | 2.5×5 |
| 182 | 4.95 | 12.6 | 9.3 | 1.1 | 0.8 | 4×2 |
| 221 | 4.95 | 13.6 | 10.1 | 1.2 | 0.8 | 4×3 |
| 278 | 4.95 | 15.4 | 11.2 | 1.2 | 0.8 | 4×4 |
| 344 | 4.95 | 16.4 | 12.4 | 1.4 | 0.8 | 4×5 |
